靶式流量計是在傳統靶式流量計的基礎上，隨著新型傳感器、微電子技術的發展研制開發成的新型電容力感應式流量計，它既有孔板、渦街等流量計無可動部件的特點，同時又具有很高的靈敏度、與容積式流量計相媲美的準確度，量程范圍寬。 采用芯片級的電容式力傳感器、高效的抗過載結構設計是該新型產品真正實現高精度、高穩定性的關鍵核心，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在高粘度、臟污介質、易凝易堵、高溫、低溫、強腐蝕等流量計量困難的工況中具有很好的適應性,廣泛應用于石油、化工、冶金、電力、制藥、環保、食品等領域。
● 適用管徑范圍寬：Φ10~Φ2000至更大；
● 適用溫度范圍廣：-196°C ~ 500°C；
● 適用高/低壓力工況：0~42MPa；
● 適用各種介質：氣體、液體（包括高粘度液體、漿體）、蒸汽；
● 適用于低流速介質，其可測量最低流速為0.08m/s。
管道式靶式流量計：

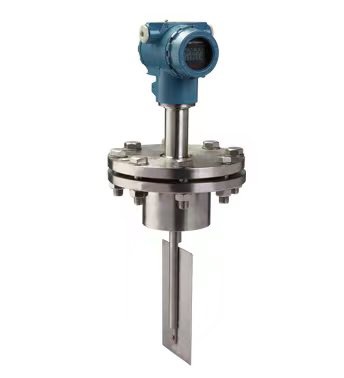

在線可拆裝式靶式流量計現場使用圖：

二、原理及特性
1、結構
電容式靶式流量計主要由測量管（外殼）、新型電容
力傳感器、阻流件、積算顯示和輸出部分組成。
2、工作原理
當介質在測量管中流動時，因其自身的動能通過阻流件（靶）時而產生的壓差，并對阻流件有一作用力，其作用力的大小與介質流速的平方成正比，其數學方式表達如下：
F=CdAρ·V2/2
式中：F ——阻流件所受的作用力
Cd——物體阻力系數
A ——阻流件對測量管軸向投影面積(mm2)
ρ ——工況下介質密度（kg/m3）
v ——介質在測量管中的平均流速(m/s)
阻流件(靶)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出：
V=KF
式中：
V——電容力傳感器輸出的電壓（mV）， K——比例常數， F——阻流件（靶）所受的作用力
由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量，其工作原理見示意圖：
3、產品特點
·整臺儀表結構堅固無可動部件，拆卸方便；
·可選用多種防腐及耐高低溫材質（如哈氏合金，鈦等）；
·整機可做成全密封無死角（焊接形式），無任何泄漏點，可耐42MPa高壓；
·壓力損失小，僅為標準孔板的1/2△P左右；
·抗干擾，抗雜質能力特強；
·儀表內設自檢程序，故障現象一目了然；
·傳感器不與被測介質接觸,不存在零部件磨損,使用安全可靠；
·可就地采用干式標定方法，即采用砝碼掛重法。單鍵操作可完成標定；
·具有多種安裝方式供選擇，如選擇在線插入式，安裝費用低；
·具有一體化溫度、壓力補償，直接輸出質量或標方；
·具有可選小信號切除、非線性修正、濾波時間可選擇；
·能準確測量各種常溫、高溫500度、低溫-200度工況下的氣體、液體流量；
·計量準確，精度可達到0.2%；
·重復性好，一般為0.05%～0.08%，測量快速；
·可根據實際需要更換阻流件（靶片）而改變量程；
·低功耗電池現場顯示，能在線直讀示值，顯示屏可同時讀取瞬時和累積流量及百分比棒圖；
·安裝簡單方便，極易維護；
·多種輸出形式，能遠傳各種參數；
·抗震動性強，一定范圍內可測脈動流。
三、技術參數
1、技術參數表
|
被測介質
|
液體；氣體；蒸汽
|
|
公稱直徑
|
法蘭式15～500mm
|
夾裝式15～500mm
|
插入式65～5000mm
|
|
公稱壓力
|
0．6～42MPa
|
0.6～42MPa
|
0.6～42MPa
|
|
介質溫度
|
-200℃～+500℃或更高溫度
|
|
精 確 度
|
±0.2%
|
±0.5%
|
±1.0%
|
±1.5%
|
|
范 圍 度
|
1：3（液體）
|
1：8（液體、氣體）
|
1：15（液體、氣體）
|
1：12（蒸汽）
|
|
補償形式
|
溫度補償；壓力補償
|
|
重 復 性
|
0.05%～0.08%
|
|
供電電源
|
機內自備鋰電池（3.6V）；外供電源24VDC
|
|
輸出形式
|
現場顯示；4～20mA二線制；脈沖0～5V；RS485/RS232；GPRS無線遠傳；HART
|
|
測量管材料
|
碳鋼；不銹鋼；亦可按用戶要求協商提供
|
|
防爆標志
|
本安型（ExiaIICT4）； 隔爆型（ExdIICT4）
|
|
防護等級
|
IP65；IP67
|
|
法蘭規格
|
流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。
|
2、典型應用
氣體類：煤氣、空氣、氫氣、天然氣、氮?dú)狻⒁夯蜌?、過氧化氫、煙道氣、甲烷、丁烷、氯氣等。
液體類：重油、石蠟、瀝青、硫酸、食用油、渣油、丙酮、柴油、礦井水、洗滌劑、醬油、汽油、硅油、
糖漿、溶劑 、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、鹽水、漿糊、墨水、冷卻劑、
乙二醇、礦物油 、液態糖、鹽酸、汽車涂料、樹脂、牛油、菜油、液氧、洗發液、牙膏、凝膠、
燃油、牛奶、漂白劑、調節劑、蘇打、添加劑、清洗劑、堿性、氨、船用油、化學試劑、煤油、
甘油、染料、水、硝酸 、高沸點有機溶液、豬油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽類：過熱蒸汽、飽和蒸汽。
3、流量計顯示屏幕內容
四、流量計選型表
1、流量計選型表
|
WD-ELB -
|
0000 0 0 0 0 0 0 0 0
|
|
電容式靶式
|
|
|
|
代號
|
公稱通徑
|
|
0010
|
DN10
|
|
0100
|
DN100
|
|
……
|
|
|
5000
|
DN5000
|
|
|
代號
|
連接方式
|
|
|
F
|
法蘭管道式
|
C
|
插入式
|
D
|
對夾式
|
U
|
在線拆裝式
|
L
|
錐管螺紋式
|
E
|
其他
|
|
|
代號
|
介質類型
|
|
|
L
|
液體
|
G
|
氣體
|
S
|
蒸汽
|
|
|
代號
|
壓力等級
|
|
A
|
0.6 Mpa
|
E
|
2.5 Mpa
|
I
|
10 Mpa
|
M
|
20Mpa
|
|
B
|
1.0 Mpa
|
F
|
4.0 Mpa
|
J
|
11 Mpa
|
N
|
25 Mpa
|
|
C
|
1.6 Mpa
|
G
|
5.0 Mpa
|
K
|
15 Mpa
|
O
|
26 Mpa
|
|
D
|
2.0 Mpa
|
H
|
6.3 Mpa
|
L
|
16 Mpa
|
P
|
42 Mpa
|
|
|
代號
|
介質溫度
|
|
C
|
-20 ~ 80°C （常溫）
|
|
Z
|
80~ 200°C （中溫）
|
|
G
|
200~450°C （高溫）
|
|
D
|
-200~-20°C （低溫）
|
|
|
代號
|
輸出形式
|
|
P
|
脈沖輸出
|
H
|
HART協議
|
|
I
|
4~20mA
|
K
|
開關量輸出
|
|
R
|
通訊輸出
|
|
|
代號
|
防爆標識
|
|
A
|
本安型
|
D
|
隔爆型
|
|
|
代號
|
殼體材質
|
|
C
|
碳鋼
|
|
S
|
304不銹鋼
|
|
T
|
316L
|
|
|
代號
|
傳感器材質
|
|
H
|
哈氏合金
|
|
T
|
鈦
|
|
S
|
304不銹鋼
|
|
E
|
特定材料
|
|
|
注：流量計法蘭規格執行GB/T系列標準中規定的相關技術參數，技術條件和類型。亦可按照客戶要求加工；
2、選型示例
WD-ELB-0100FGCCIDCS含義為：WD-ELB系列電容式靶式流量計，公稱通徑100mm，連接方式為法蘭管道式，介質為氣體，法蘭公稱壓力1.6Mpa，溫度為常溫，4~20mA電流輸出，隔爆型，殼體為碳鋼，傳感器材質為304不銹鋼。
八、流量計安裝
1、安裝方式
a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；
b、介質工作溫度在+300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至+70度)，同理工作溫度-100度以下的介質，也要采取防凍措施；
c、為保證流量計準確計量，要求設置前后直管段；
d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；
e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；
f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；
j、流量計殼體必須可靠接地，若無接地條件應向廠方說明。
1、2 、3 分別為前后閥和旁通閥；4 為流量計，L≥10D 和L≥5D分別為前后直管段長度，D為管道公稱直徑。
注意：流量計安裝應前后直管段長度。
2、危險場所的安裝
危險場所必須使用防爆型流量計，WD-EL1型電容式靶式流量計經國家防爆電氣產品質量監督檢驗中心（CQST）檢驗，符合GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》，GB3836.2-2000《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》及GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》標準規定的要求，產品防爆標志為ExdIICT4、ExiaIICT4。
3、工作環境
a、大氣壓：86～l06kPa；
b、周?chē)h(huán)境溫度：-20℃～+60℃(8℉～l40℉)；
c、周?chē)h(huán)境相對濕度：≤95% RH(+25℃)；
d、隔爆型流量計可適用于含有ⅡA、ⅡB、ⅡC級T1～T4組爆炸性氣體混合物的1區、2區的危險場所；
e、本安型流量計可適用于含有ⅡA、ⅡB、ⅡC級T1～T4組爆炸性氣體混合物的0區、1區、2區的危險場所。 |
